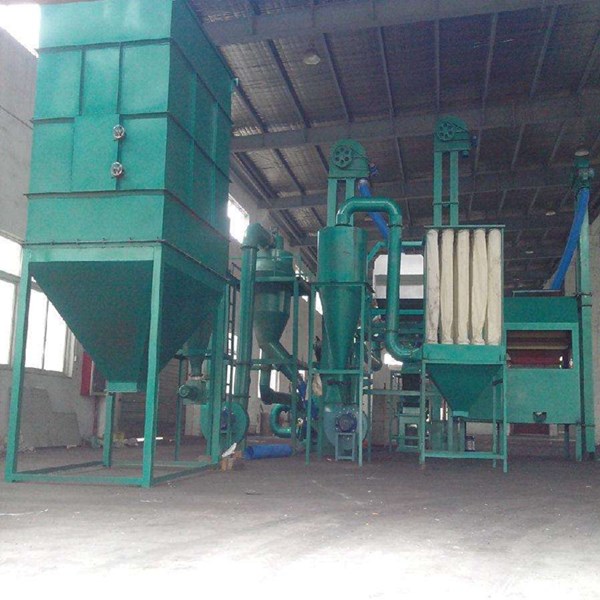

线路板破碎回收设备

这是一款对各种废旧物料进行破碎回收处理的设备 优势

产品别名废旧电路板回收设备

处理能力200-1000kg/h

总重量5-30t

【应用领域】提取铜,金、铝、镍、铅、硅金属、稀有金属等

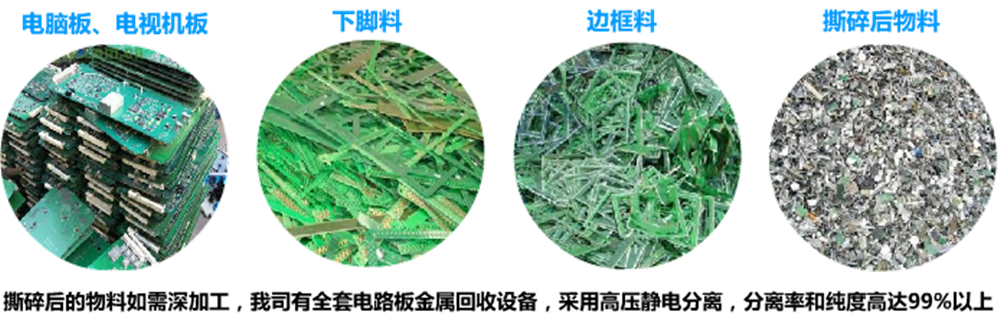

【适用物料】废旧线路板、电路板、覆铜板、边角料

免费获取报价

7*24小时免费咨询热线

18103846999

60秒级人工响应

30分内给予答复

24小时免费提供方案

废旧电路板是玻璃纤维强化树脂和多种金属的混合物,属典型的电子废弃物。线路板中的金属品位相当于普通矿物中金属品位的几十位至上百位,金属的含量高达40%,最多的是铜,此外还有金、铝、镍、铅、硅金属等,其中不乏稀有金属;而自然界中的富矿金属含量也不过3%~5%。如果不妥善处理与处置,不但会造成有用资源的大量流失,而且其所含有镉和溴化阻燃剂等大量致畸、致突变、致癌物质,会对环境和人类健康产生严重的危害。为此万昌特别生产制造了一种适合我国国情的高环保、高效率的全自动化回收处理废弃电路板生产线。


突出优势

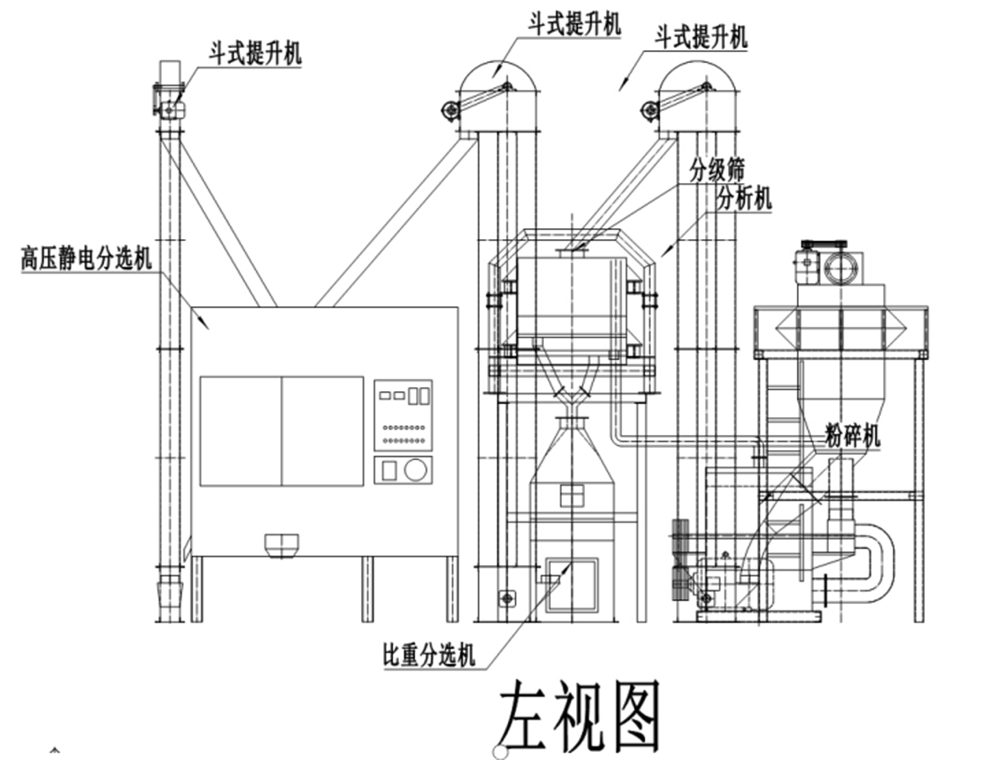

工作原理

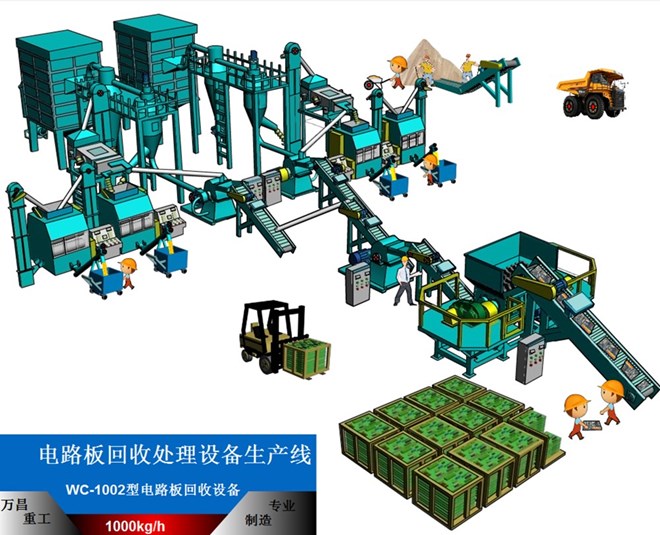

电路板处理回收生产线主要由拆解设备、输送机、一级破碎机、二级破碎机、分选机、除尘、磁选机、粉碎机及其他辅助装置等组成。(具体可参考工艺流程图)废弃电路板经拆解后,将有害的电器组件如电池、变压器等和可重新利用的零部件拆除后,剩余的部分经刮板输送机送至一级破碎机,将物料破碎到20mm以下,再送到二级破碎机将物料破碎至5mm以下,经分选机及磁选将含铁物料分离出去,剩余的物料经粉碎机碎至2mm左右的粉状,才能将多层机板中铜分离开来,经风选将轻的粉尘先行分离,比重较大的物料送入静电分选机将20%左右的有色金属(铜等)分离回收。

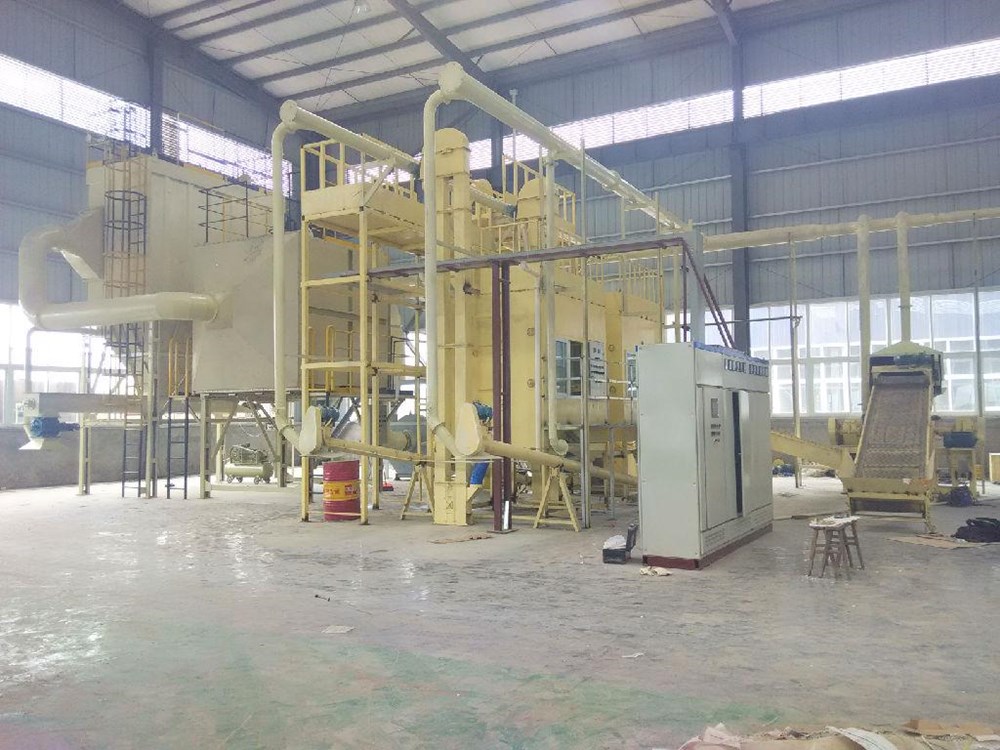

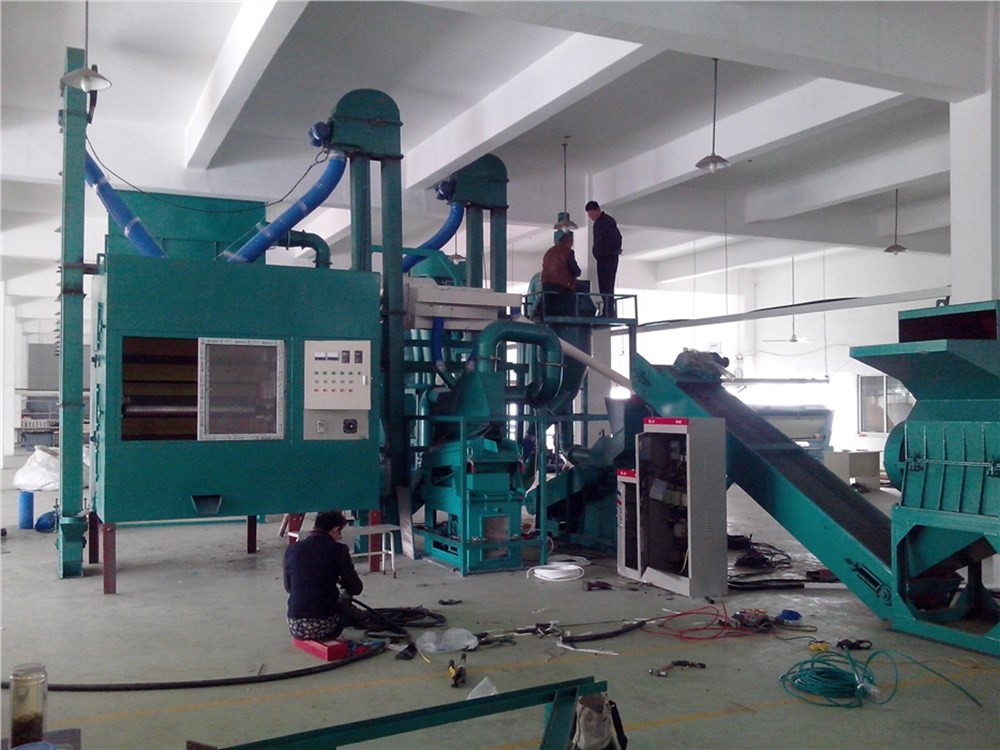

设备参数


电路板破碎回收生产线主要用于对废旧电路板、覆铜板、线路板及边角料等物料中的金属与非金属的分离。该机的开发成功不但提高了回收铜的质量,又防止二次污染。本生产线对废电路板再生加工采取二级粉碎,使其成为金属和树脂纤维粉末混合物;然后通过风力和静电分选将金属与树脂分离的工艺路线。为防止加工过程中的粉尘污染,在气流分选工序后加脉冲除尘装置,有效地解决了粉尘污染问题。

废旧板破碎回收生产线主要用于对废旧电路板、覆铜板、线路板及边角料等物料中的金属与非金属的分离。

 1、 综合性能好,对电脑板回收,计算机板回收,电视机板回收及其它线路控制板回收有独特的效果。对含电容器件的各种线路板回收同样有兼融性。

 2、本生产线是A型产品的升级换代产品,在A型基础上耗电量减少,无噪音,人工少自动化程序高,效率提高,同时占地面积小,是废旧电路板回收利用到目前理想的生产线。

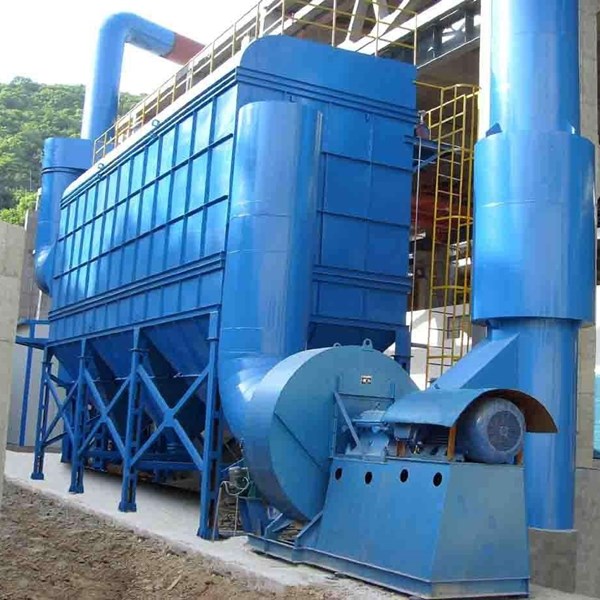

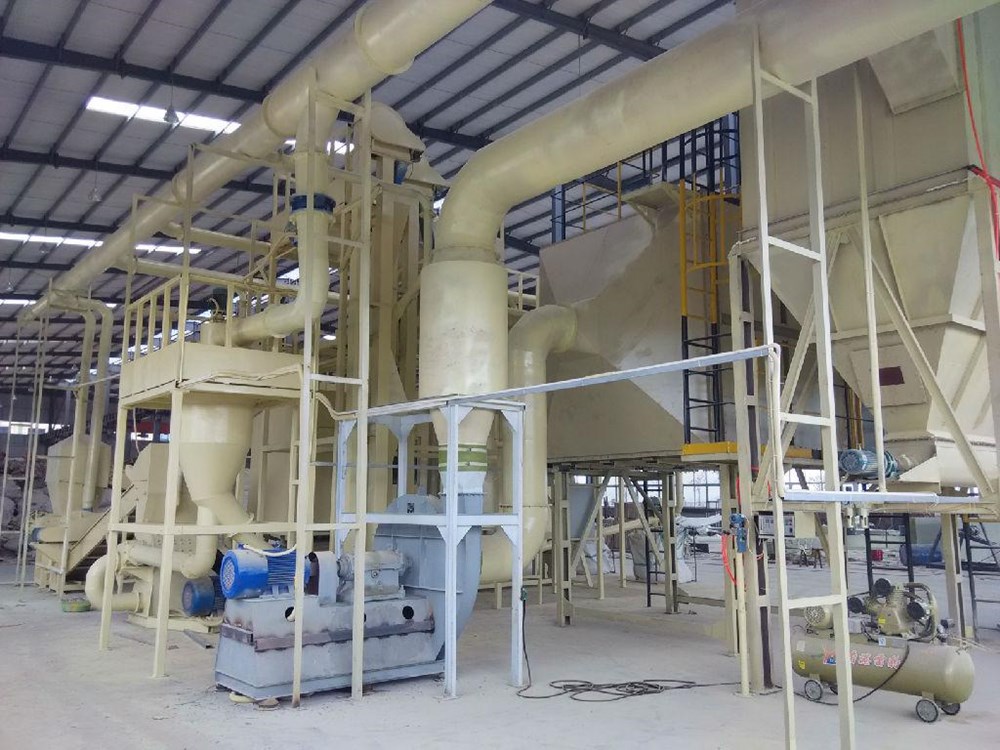

 3、全套设备采用新式除尘器,三合一除尘(旋风除尘+静电除尘+静化除尘)对空气无污染,无废气排放。

 4、设备外观整洁,无一除尘袋,取代了传统除尘器灰尘、异味解决不了的难题。

 5、为防止加工过程中的粉尘污染,在气流分选工序后加脉冲除尘装置,有效地解决了粉尘污染问题。

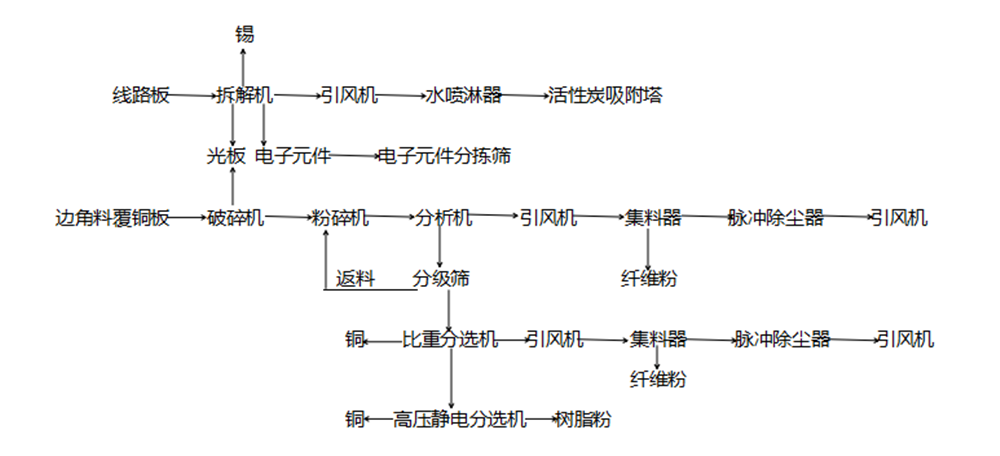

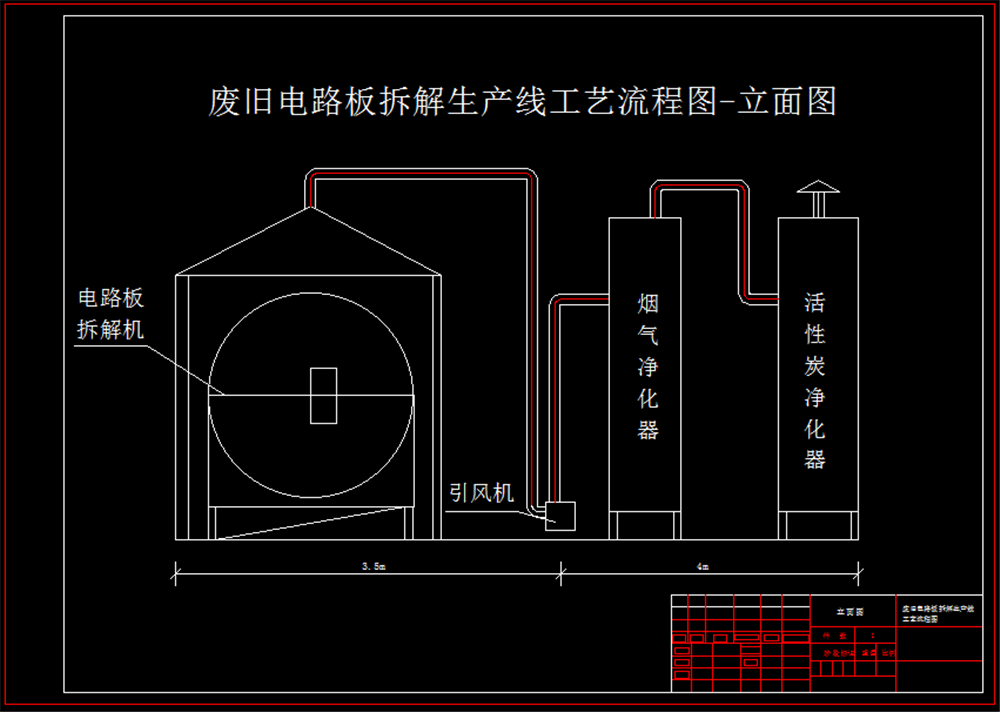

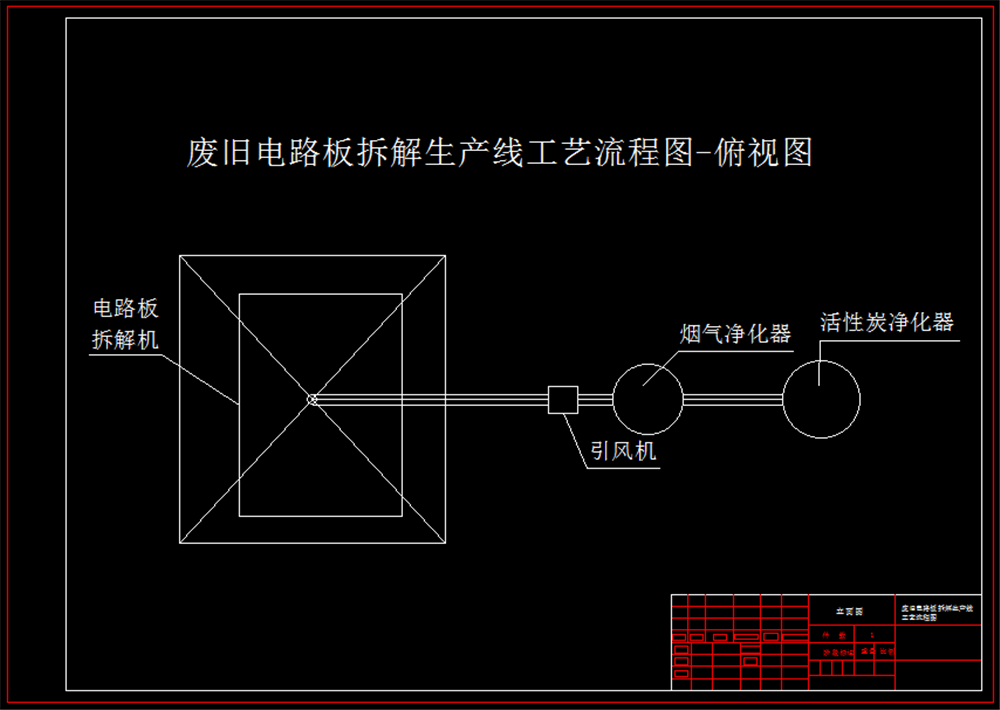

二、工艺流图:

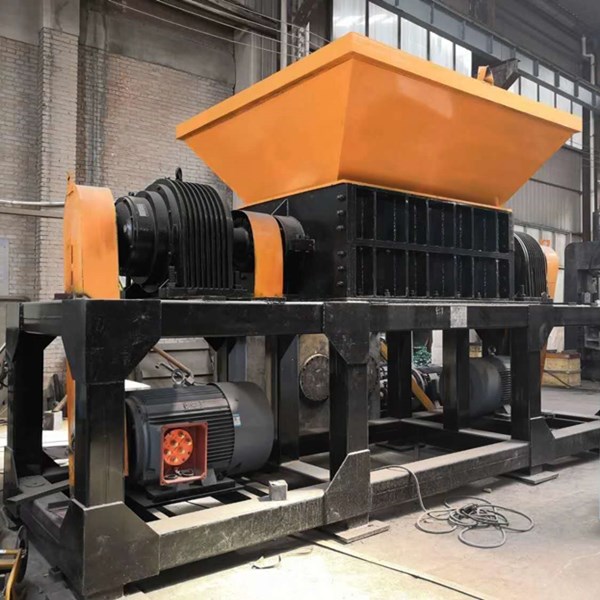

 1.撕碎机:把光板进行撕碎,撕碎至2-3公分。

 2.电路板粉碎机:把破碎后的电路板进行粉碎,粉碎至20目左右。

 3.分析机:把粉碎后的料进行风选,把树脂、铜和粉尘、纤维进行分离,粉尘和纤维被引风机吸入集料器,树脂和铜进入分级筛。

 4.集料器:把粉尘与纤维进行收集,收集后的纤维进行排放。

 5.脉冲净化器:把破碎过程中所产生的粉尘,超细纤维进行收集。

 6.分级筛:把树脂和铜进行筛选,没有分离开的树脂和铜返回主机再粉碎,分离开的树脂和铜进入比重分选机进行分选。

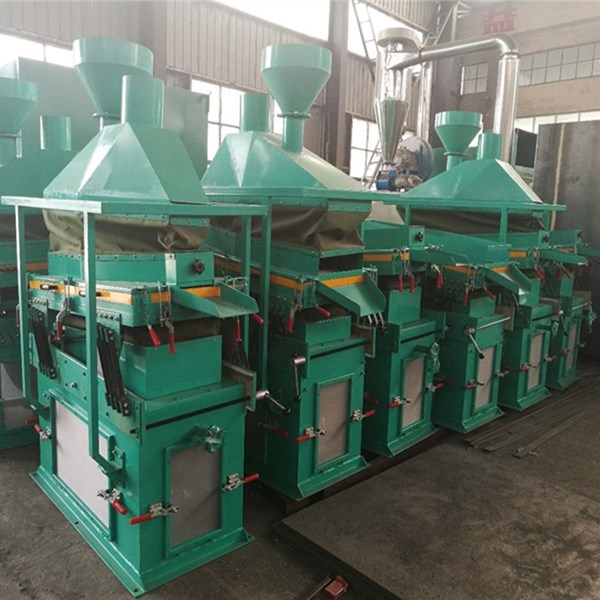

 7.比重分选:把树脂粉和铜进行比重分选,由于铜的重量大于树脂的重量,铜会分选到一边,树脂分选到另一边。这样就达到金属与非金属分离。这是目前国内最先进的一种技术,能把金属分选效果达99%以上。

 8.高压静电分选:把经过比重分选机的尾料再进行高压静电分选,使尾料中所含的小粒铜粉和树脂分离(高压静电分选原理为:把输入的电源经变压器调整到10万伏的高压,形成高压磁场,对导电的金属有吸附的效果,这样就达到金属与非金属分离了)

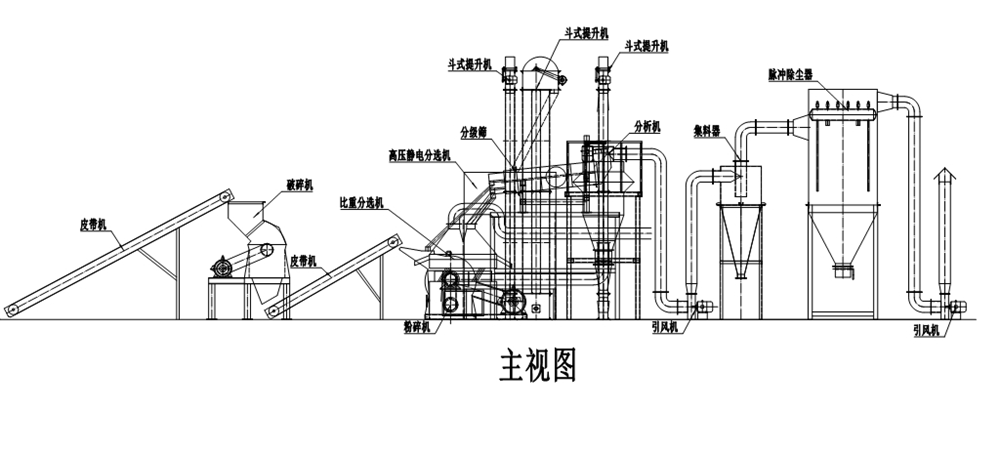

线路板主视图 (1).png

线路板主视图 (1).png




名称

型号

功率

数量

外形尺寸

粉碎机主机

SX-700

37KW

1台

2*2*1.7m

分析器

SX-800

1.1KW

1台

1.2*1.2*4m

旋风下料器

SX-800



1台

1*1*4m

三合一除尘器

SX-1500



1台

1.5*1.5*5.5m

斗式提升机

SX-180

1.1KW

2台

0.6*0.6*5.5m

分级机

SX-1000

0.37KW

1台

3*1.5*3.5m

高压静电分离器

SX-1000-2

1.1+2.2KW

1台

2*1.8*2.3

产量

200-300kg/h

总功率

43KW

总占地面积

80㎡

   时产量500公斤PCB电路板回收处理设备配置

名称

型号

功率

数量

外形尺寸

粉碎机主机

SX-700

55KW

1台

2*2*1.7m

分析器

SX-800

1.1KW

1台

1.2*1.2*4m

旋风下料器

SX-800



1台

1*1*4m

四级旋风下料器

SX-1600



1台

1.8*1.6*4m

三合一除尘器

SX-1500



1台

1.5*1.5*5.5m

斗式提升机

SX-180

1.1KW

3台

0.6*0.6*5.5m

分级机

SX-1000

0.37KW

1台

3*1.5*3.5m

高压静电分离器

SX-1000-2

1.1+2.2KW

2台

2*1.8*2.3

产量

500-600kg/h

总功率

66KW

总占地面积

95㎡

   时产量1000公斤PCB电路板回收处理设备配置

名称

型号

功率

数量

外形尺寸

双棍破碎机

SX-600

22KW

1台



1.8*1.8*2m

锤式中碎机

SX-400

18.5+3KW

1台

矿用斗式提升机

SX-220

2.2KW

1台

0.8*0.8*5.5m

料仓

SX-1000*3000



1台

3*1.2*4m

输送机

SX-600*4m

1.1KW

2台

4*1*2m

粉碎机主机

SX-700

55KW

2台

2*2*1.7m

分析器

SX-800

1.1KW

2台

1.2*1.2*4m

旋风下料器

SX-800



2台

1*1*4m

四级旋风下料器

SX-1600



2台

1.8*1.6*4m

三合一除尘器

SX-1500



2台

1.5*1.5*5.5m

斗式提升机

SX-180

1.1KW

6台

0.6*0.6*5.5m

分级机

SX-1000

0.37KW

2台

3*1.5*3.5m

高压静电分离器

SX-1000-2

1.1+2.2KW

4台

2*1.8*2.3

产量

1000-1500kg/h

总功率

172KW

总占地面积

200㎡

四、经济效益分析:

生产线总功率98Kw,处理量700Kg/h,电路板含铜量约为18%(废旧电路板类不同,则含铜量不同,一般在13%-35%),操作人员5人。

(1) 产值估计(一年按300天计算,一天按8小时计)

(a) 年产铜量约:300(天)x8(小时)x700(Kg)x18%(含铜量)=302.4(吨)铜按50000元/吨计,则年产铜值为:302.4x5 =1512(万元)

(b) 年产玻璃纤维粉约: 300(天)x8(小时)x700(Kg)x82%(含量)=1377.6(吨)玻璃纤维按1000元/吨计,则年产非金属材料值为:1377.6x0.1(万元)=137.76(万元)

(c) 年产值总计为:1512+137.76=1649.76(万元)

(2) 成本估计

(a) 年耗电量(电费按0.8元/度计):100(Kw)x300(天)x8(小时)x0.8(元/度)=19.2(万元)

(b) 人工费2000(元/人、月)x12(月)x5(人)=12(万元)

(c) 设备折旧费(按10%折旧),约:260000x10%=2.6(万元)

(d) 维修费约:1万元

(e) 废电路板收购费: 300(天)x8(小时)x700(Kg/h)x6(元/Kg)=1008(万元)

(f)房租费:2000(元/月)x12(月)=2.4万

(f) 总计:19.2+12+2.6+1+1008+2.4=1034.2(万元)

 毛利: ;1649.76-1034.2=615.56(万元)

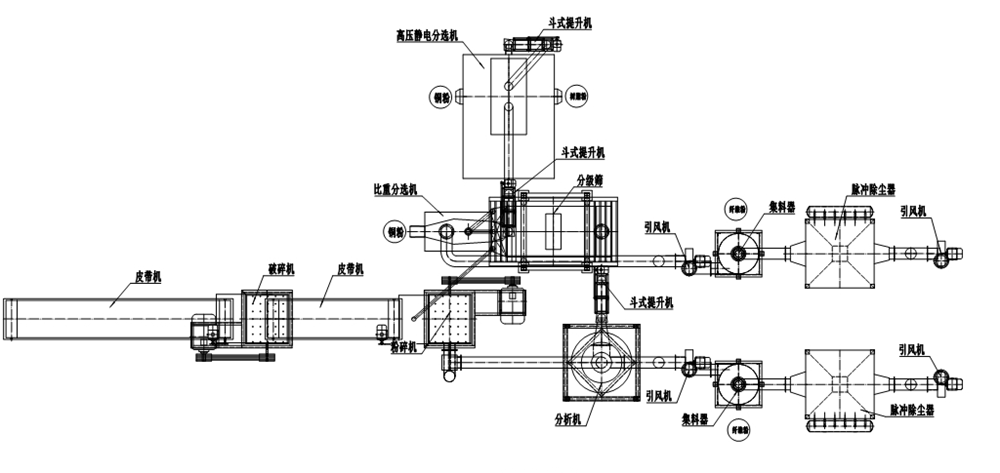

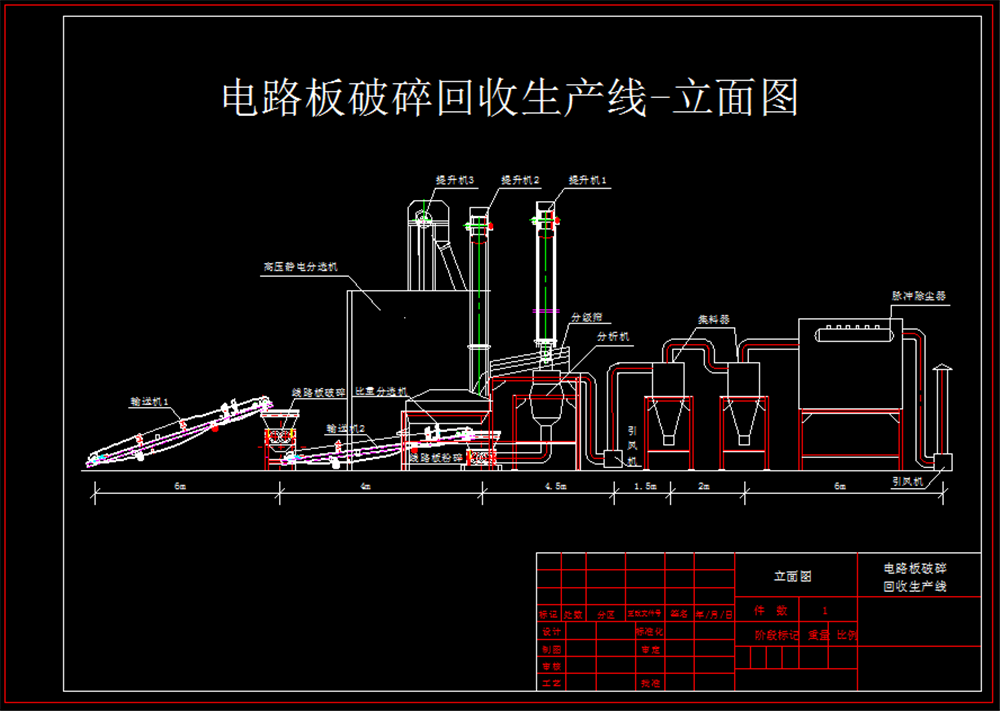

五、现场摆放平面图:








线路板破碎回收设备 (2).jpg

线路板破碎回收设备 (2).jpg
