磁选机

这是一款对各种废旧物料进行破碎回收处理的设备 优势

产品别名磁选机

处理能力200-1000kg/h

总重量1-20t

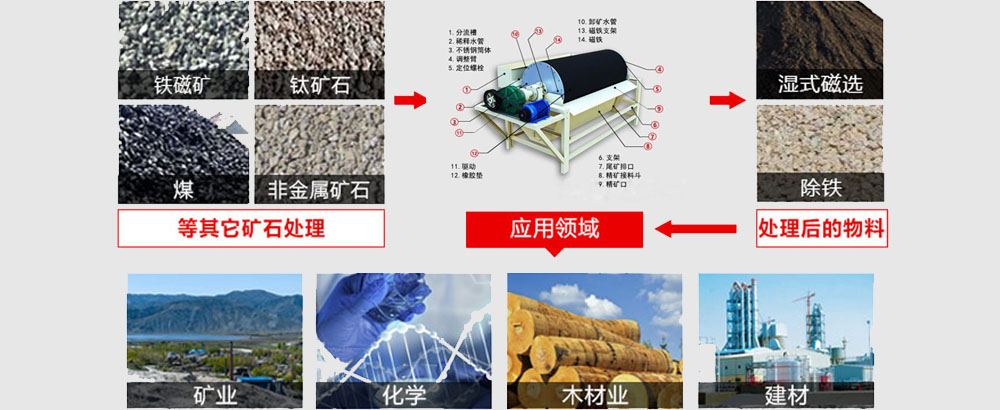

【应用领域】沙石场、煤炭行业、化工行业、选矿行业、垃圾处理厂

【适用物料】铁矿石,赤铁矿,磁黄铁矿,褐铁矿,铜矿石等物料

免费获取报价

7*24小时免费咨询热线

18103846999

60秒级人工响应

30分内给予答复

24小时免费提供方案

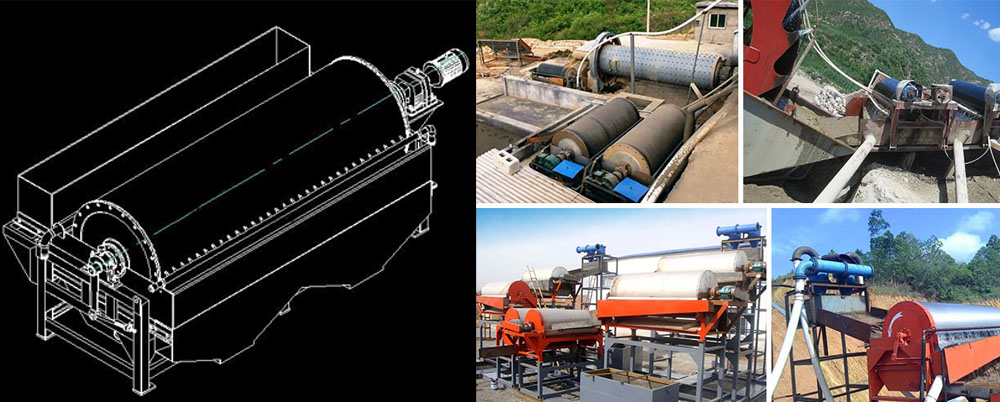

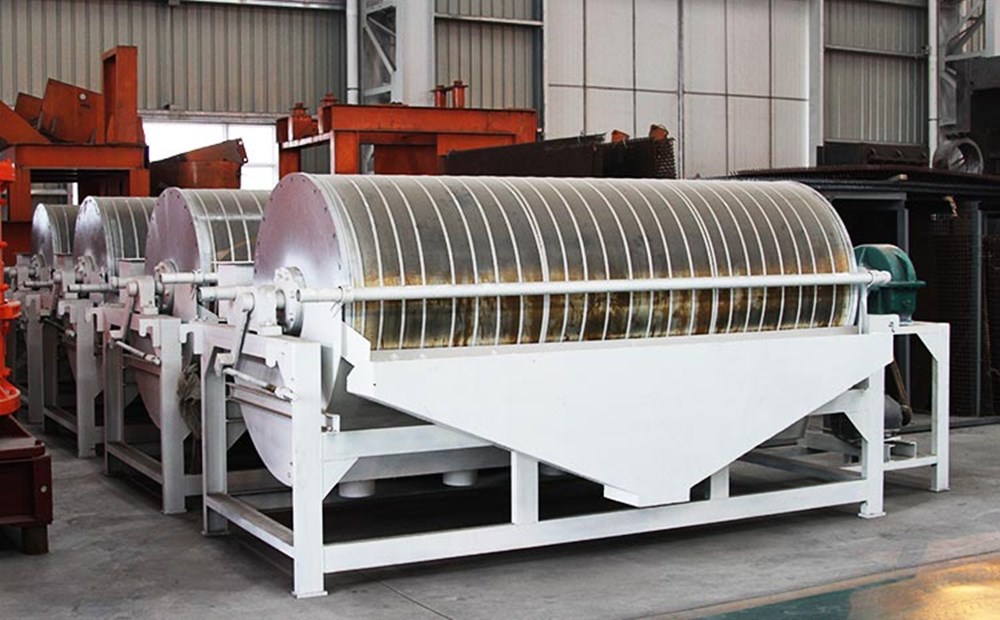

永磁筒式磁选机根据其磁场强度、磁系排列、简体结构的不同,广泛用于磁铁矿分选、粗粒预选抛尾、过滤前浓缩、磁性加重剂回收、湿式强磁选给矿预选以及石英砂等非金属矿物除铁提纯等。永磁筒式磁选机由磁系、圆简、分选槽、传动装置以及给料、排料各溢流装置组成。磁系排列和磁极数量对分选结果有决定性影响。根据简径大小,磁极一般为4~7极,极性沿周边方向交替。圆简用来吸附和运送磁性颗粒并防止矿浆浸入磁系。圆简及其端盖用非磁性,高电阻率和耐腐蚀材料制造。分选槽一般用奥氏体不锈钢制造,用橡胶或合成材料作内衬,以防止磨损。一般用齿轮电动机或Y系列电动机通过减速机驱动圆筒旋转。


突出优势

工作原理

对矿石浆槽罐后,把水喷下的矿物颗粒的入柜的影响,矿井水管道是一个松散的状态。在磁场的作用,磁性水雷磁性粒子发生聚集,形成“磁组”或“磁链”,“磁组”或“磁链在纸浆作用”磁力的磁极运动,这些吸附在锡林上的。作为沿圆筒旋转方向交替排列的磁极性,并在固定的工作和“磁组”或“磁链”随着滚筒转速,由于磁选机交替从现象产生的电磁搅拌磁极,好坏参半在“磁组”或翻转“磁链”中的煤矸石和其他非磁性矿物向下的起飞,并使终被吸在汽缸内表面的“磁集团”或“磁莲花”,即集中。磁系统集中到在边缘磁力较弱的缸,在卸矿排气管,磁选机并根据洗涤水的集中行动卸载。无磁或弱磁性矿物剩下的燃料箱外排出的纸浆,这是尾矿。

设备参数

通常采用锶铁氧体和钡铁氧体永磁材料制成磁块,现已开始采用稀土永磁材料如钕铁硼磁钢制成磁块,虽然后者价格较高,但是磁性能极佳,用量可减少。目前常用铁氧体水磁块和稀土永磁块组成复合磁系,这样便显著提高了磁选机性能(如磁场强度提高一倍以上),扩大了磁选机的适用范围。近年来,又采用稀土永磁块组成磁系,达到了更高的磁场强度和性能。


磁选系统采用优质铁氧体材料或与稀土永磁材料提出,磁鼓表的平均强度为100-600mT。根据用户磁选机需求,提供下游,半逆流,逆流型等多种不同形式的强磁选。

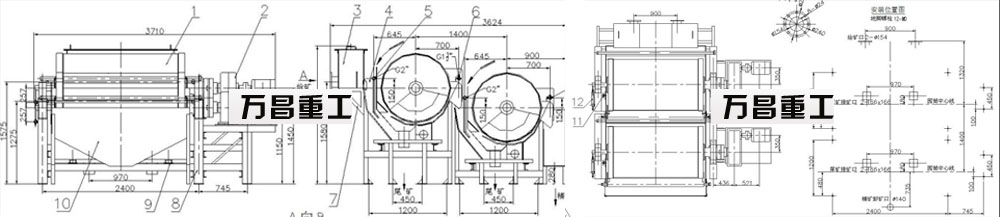

磁选机 / 结构组成

1、槽体:按照槽体的结构型式不同,磁选机分为顺流式、逆流式、半逆流式三种。槽体包括依次连接的给矿槽、进料区和返料区三个部分。

2、磁系:磁选机磁系可分为开放磁系和闭合磁系两种。其中开放磁系的磁极在同一侧相邻配置,且磁极间无磁介质,空气隙大,磁力线处于开放状态空间内,故称开放磁系;而闭合磁系的磁极相对配置,极间空气隙小,磁力线处于封闭的狭小空间内,故称闭合磁系。


3、转环:转环通过传动装置带动主轴、连接套进行立式顺时针旋转。由于转环立式旋转,给矿中如果有粗颗粒不能穿过磁介质堆,一般会停留在转环内圆周,当磁介质堆转到顶部时,粗颗粒位于磁介质的下部,容易被精矿冲洗水冲入精矿斗中。


技术参数:

型号筒径(mm)筒长(mm)圆筒转速(r/min)给料粒度(mm)处理量(t/h)功率(kw)
CTB60126001200<35><!--35--><!--35-->2-010-201.5
CTB60186001800<35><!--35--><!--35-->2-015-302.2
CTB75187501800<35><!--35--><!--35-->2-020-452.2
CTB90189001800<35><!--35--><!--35-->3-040-603
CTB90219002100<35><!--35--><!--35-->3-045-603
CTB90249002400<28><!--28--><!--28-->3-045-704
CTB101810501800<20><!--20--><!--20-->3-050-755.5
CTB102110502100<20><!--20--><!--20-->3-050-1005.5
CTB102410502400<20><!--20--><!--20-->3-060-1205.5
CTB121812001800<18><!--18--><!--18-->3-080-1405.5
CTB122412002400<18><!--18--><!--18-->3-085-1807.5
CTB123012003000<18><!--18--><!--18-->3-0100-1807.5
CTB153015003000<14><!--14--><!--14-->3-0170-28011
