滤筒除尘器

这是一款对各种废旧物料进行破碎回收处理的设备 优势

产品别名滤筒除尘器

处理能力1-15t/h

总重量1-20t

【应用领域】冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

【适用物料】石英砂、河砂、陶粒、矿渣

免费获取报价

7*24小时免费咨询热线

18103846999

60秒级人工响应

30分内给予答复

24小时免费提供方案

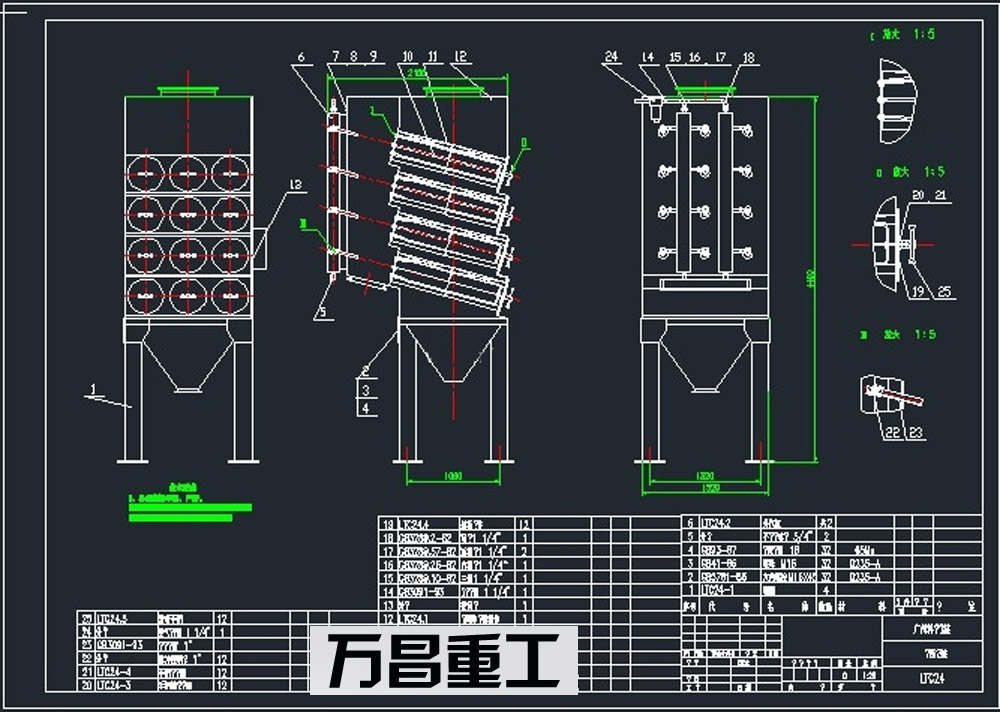

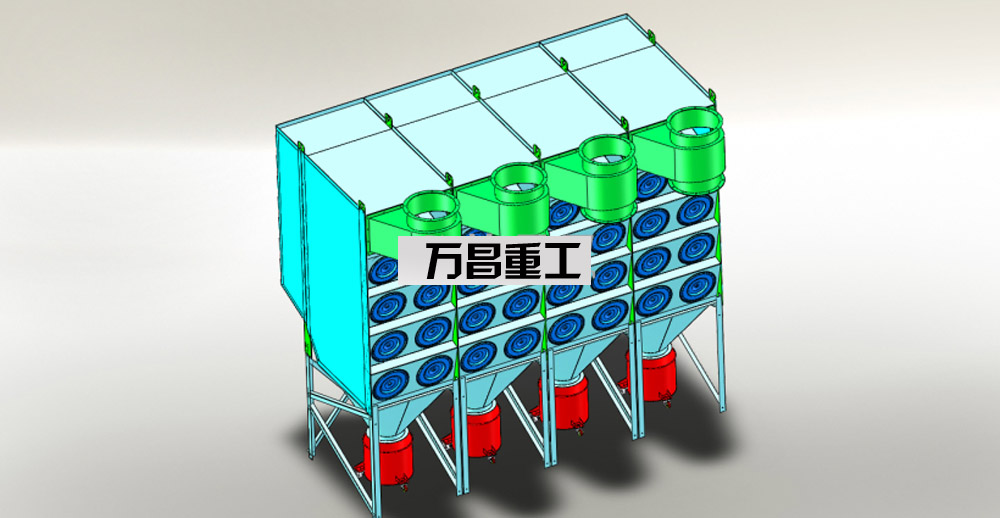

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置 在花板上,从清灰效果看,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。

突出优势

工作原理

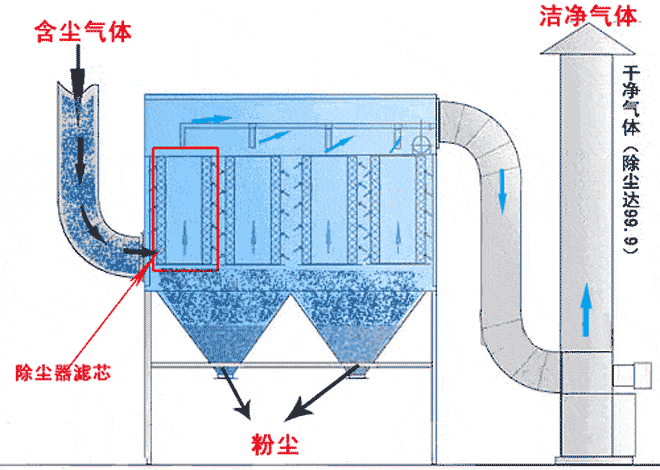

含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。

设备参数

滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。


在此过程中必须定期对滤筒进行更换和清洗,以确保过滤效果和精度,因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面,增大阻力,所以一般的正确更换时间是三至五个月!


技术参数:

序号
型号/参数
01-06L
01-07L
01-12S
01-18S
01-24S
01-30S
1
过滤面积(㎡)
72
84
99
150
198
248
2
滤芯数量(个)
6
7
12
18
24
30
3
电磁脉冲阀(个)
6
7
6
9
12
15
4
处理气体量(m3/h)
2160-8640
2520-10080
2970-11880
4455-17820
5940-23760
7425-29700
5
净化效率(%)
99.99%
6
除尘器阻力(Pa)
800-1000
7
过滤风速(m3/min)
0.5-2
8
压缩空气压力(Mpa)
0.4-0.6
0.4-0.6
0.4-0.6
0.4-0.6
0.4-0.6
0.4-0.6
9
空压机排气量(m3/min)
0.6
0.6
0.6
0.9
0.9
0.9
10
电机功率(KW)
7.5
11
15
18.5
22
30
11
外形尺寸(m)
1.9*1.3*3.8
2.0*1.3*3.8
2.0*1.7*3.8
2.2*1.8*3.8
2.6*1.8*3.8
2.8*1.8*4.2

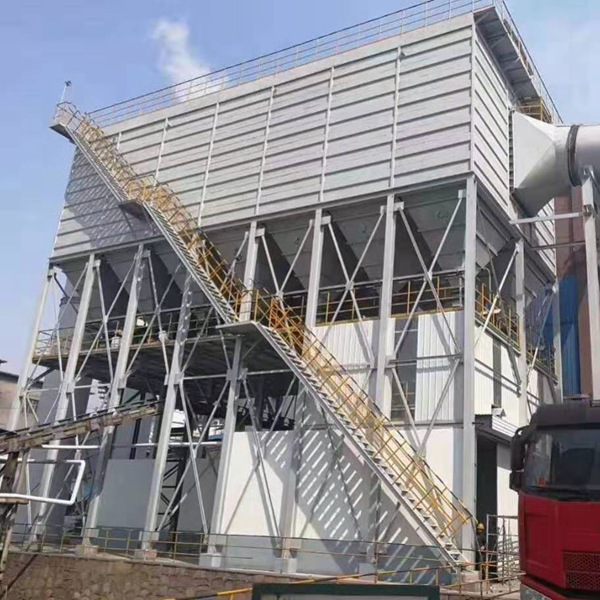

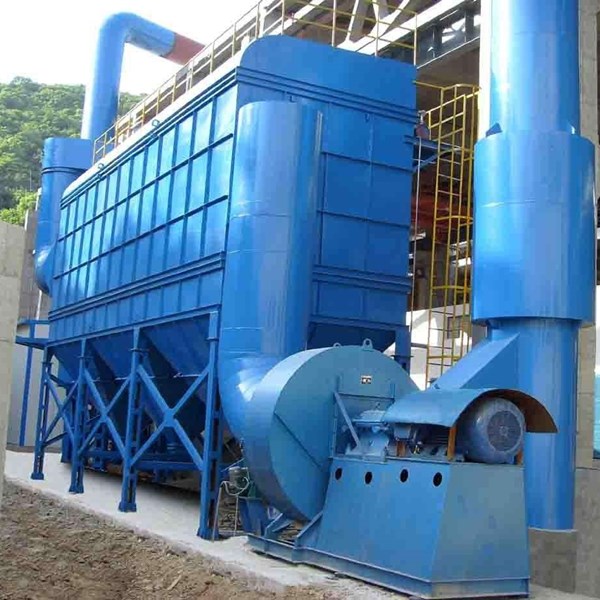

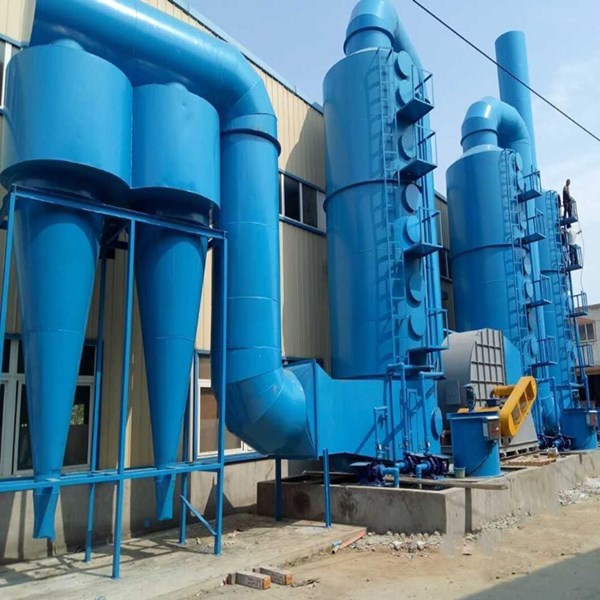

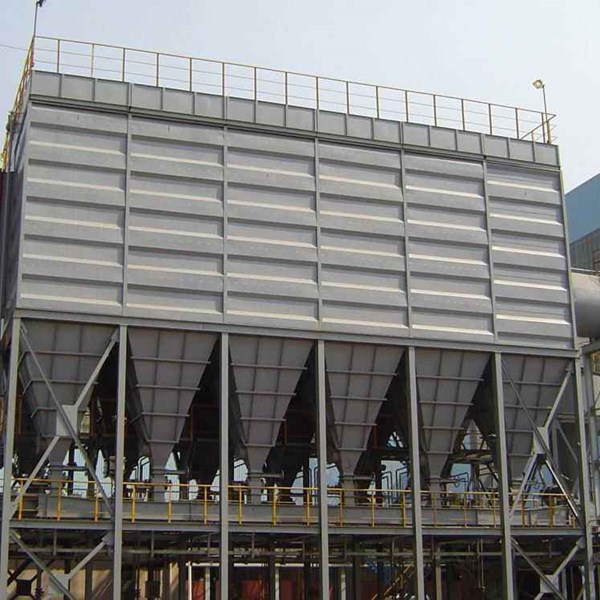

产品图片集
