日处理140吨生活垃圾分选设备报价方案

日处理140吨生活垃圾分选设备报价方案

 A、方案原理说明     原材料各类生活垃圾混合物先经过布料机,由于布料机的功能做到给料均匀,包装袋同时可以被撕裂开,有利于撕碎机的效果。进过磁选机后的混合物料被输送机运达第二道撕碎机,保证物料不存在重...

欢迎实地参观考察!

项目简介

生产能力 加工物料:生活垃圾 加工物料 生产能力:140t/h 配套设备 配套设备:生活垃圾破碎回收设备、垃圾粉碎机、涡电流分选机、布袋除尘器

全国统一热线:

18103846999

配置设备

A、方案原理说明

     原材料各类生活垃圾混合物先经过布料机,由于布料机的功能做到给料均匀,包装袋同时可以被撕裂开,有利于撕碎机的效果。

进过磁选机后的混合物料被输送机运达第二道撕碎机,保证物料不存在重叠现场,为后期分选创造更好的条件。


随后物料进入转筒筛分机,筛机上面有双级分选结构组成,通过筛网下落得混合物【主要是杂碎物料,沙石,尘土,玻璃等】则进入筛下物出料输送机上,直接进入收集箱运往无机物垃圾掩埋处粉碎或者掩埋处理【担心有金属铜铝最后可以进入涡流分选机分选,与风选机产生的重体物料一起进入涡流分选机】。筛网孔径大小根据实际情况而定。


其它外形较大的混合物进入后续设备风选分类机之后,调整正压风机的风量或者分类机内部束流器的角度,从而改变分选效果,做到重体物料,轻体物料,次轻体物料三个区间的不同分离,分别进入专用输送机送到下一工序【重体物料进入涡流分选机,分选得到铜铝。其他无机物固料可以掩埋】。


次重体物料如,食物,骨头,木材类等物料和最后轻体物料主要是各类塑料pvc及包装材料,废纸等得到收集,经过专用设备压块机得到可以作为燃料的生物质压块,从而达到全工艺无害化综合利用的的效果。

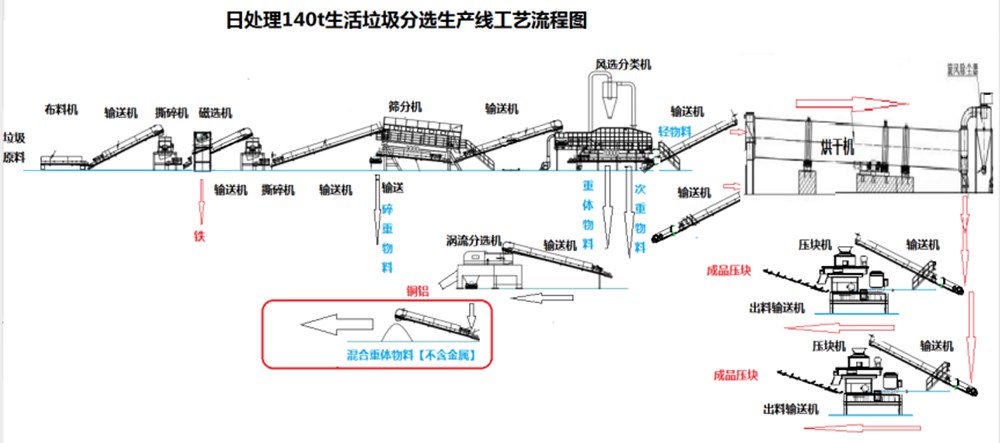

B、设备工艺流程参考图


C、设备参数以及明细

序号

设备名称

型号

功率

kw

外形尺寸m

1

布料机

1500

7.5

5x1.8x1.5

2

输送机

1500-8

7.5

8x1.5x3

3

双轴撕碎机

刀盘650x75

2000

90x2

5x2x2.9

4

悬挂磁选机

800-2

1.1

2x0.8x1.5

5

平斜上料机

1500-8

7.5

8x1.5x3

6

双轴撕碎机

刀盘600x50

1600

75x2

4.2x1.8x2.6

7

平斜输送机

1500-8

7.5

8x1.5x3

8

转筒筛分机

2560

11X2

6x2.5x4.2

8-1

筛下出料机【冷板护罩】

1200-10

4

10x1.2x3

9

平斜上料机

1500-16

11

16x1.5x8

10

风选分离机

含除尘器

20-3

3015

20x3.5x10

11

次重物出料机【冷板护罩】

1200-12

5.5

12x1.2x4

12

转筒烘干机

直径1.8x16m

1.8x16m

37

18x2.5x3

13

最轻物料出料机【冷板护罩】

1200-12

5.5

12x1.2x4

14

压块机

主机90kw74

960

18011

15x3.8x3

15

重物出料机【冷板护罩】

1200-12

5.5

12x1.2x4

16

涡流分选机

1200

7.52.2

5.5x2.3x3.3

17

非金属出料机

800-6

2.2

6x1x2

18

金属出料机

800-6

2.2

6x1x2

19

专用控制电柜

5


合计

含电机电柜齐全。


备注 如果装货柜,需要40尺货柜7

总功率710kw,占地面积长【60-70mx宽【20mx9m
